Подбор аналогов муфт Raychem

Подберём аналог муфт Raychem по маркировке или параметрам кабеля.

Работаем с маркировкой муфты Raychem или исходными данными кабельной линии. Подбираем аналог на базе продукции КВТ с учётом конструкции кабеля, напряжения и условий монтажа.

Определим подходящую серию и исполнение, чтобы избежать ошибок при подборе и установке.

Оставьте заявку — предложим решение под вашу задачу.

Укажите маркировку муфты Raychem или параметры кабеля — подберём решение на базе КВТ. Свяжемся, уточним детали и предложим подходящий вариант.

Как происходит подбор аналога

🔍 Уточняем параметры кабеля: тип изоляции, экран, наличие брони.
📏 Проверяем соответствие по сечению и длинам разделки.
⚙️ Учитываем условия монтажа и эксплуатации.
🧩 Подбираем решение на базе продукции КВТ.
📄 Формируем комплектацию и согласовываем спецификацию.

Предоставляем технические консультации, а также паспорта, сертификаты соответствия и монтажные инструкции при необходимости.

Если нужна быстрая ориентация по аналогам — ниже приведены готовые решения с сопоставлением муфт Raychem и КВТ.

↓

Посмотреть таблицу аналогов

Когда требуется аналог муфт Raychem

известна маркировка муфты Raychem и требуется подобрать аналог;
отсутствует оригинальная муфта, требуется замена на доступное решение;
необходимо подобрать муфту под параметры кабеля и условия монтажа;
требуется замена муфты при ремонте или модернизации кабельной линии;
нужно согласовать решение под проект или спецификацию.

Ниже приведены примеры решений КВТ, используемых в качестве аналогов.

Примеры решений КВТ, используемых в качестве аналогов муфт Raychem

Подбор выполняется под параметры кабеля — ниже приведены типовые варианты решений

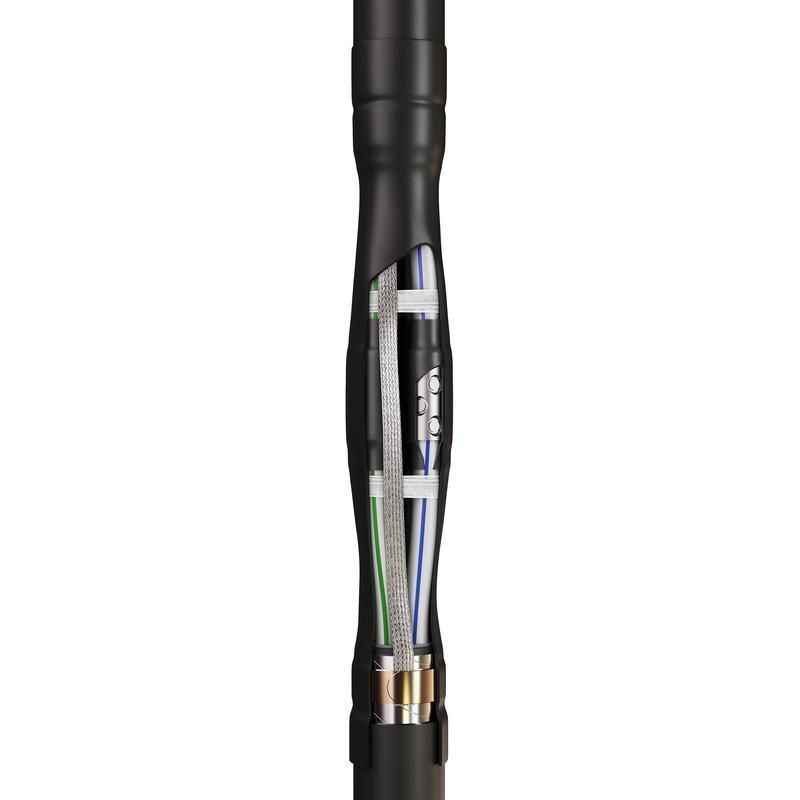

Соединительная кабельная муфта 5ПСТ(б)-1-70/120(Б)

Соединительная муфта до 1 кВ для кабелей с пластмассовой изоляцией КВТ 5ПСТ(б)-1-70/120(Б)

Подробнее

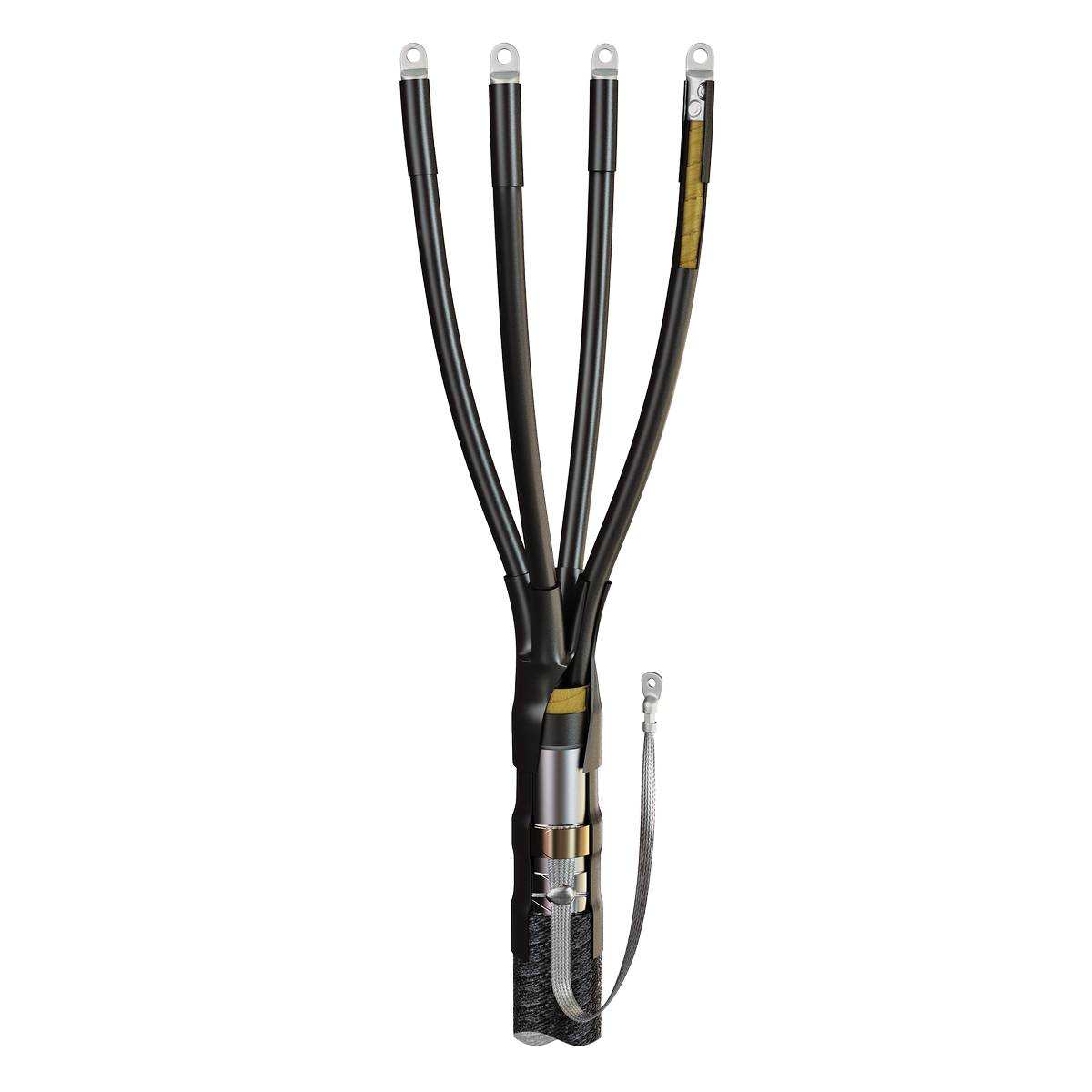

Концевая кабельная муфта 4КВНТп-1-70/120

Концевая муфта до 1 кВ для кабелей с бумажной или пластмассовой изоляцией 4КВНТп-1-70/120

Подробнее

Муфта кабельная концевая наружной установки 1ПКНТ-10-300/400(Б)

Концевая муфта до 10 кВ наружной установки для кабелей с изоляцией из сшитого полиэтилена 1ПКНТ-10-300/400(Б)

Подробнее

Не нашли подходящий вариант? Подберём решение под ваш кабель

Подобрать аналог

Подбор аналогов муфт Raychem по таблице

В таблице ниже приведены примеры сопоставления муфт Raychem и решений КВТ для типовых конфигураций кабелей.
Подбор выполнен с учетом типа изоляции, сечения, количества жил и конструкции кабеля.

Если вы знаете маркировку муфты или параметры кабеля — можно быстро найти подходящий вариант.

Если требуется точный подбор под условия монтажа — оставьте заявку, подберём решение и уточним комплектацию.

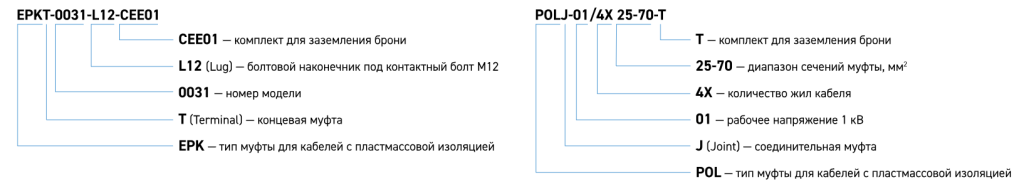

Концевые и соединительные муфты Raychem на напряжение 1 кВ для 4-жильных кабелей с пластмассовой изоляцией

Муфта RAYCHEM	Сечение муфты Raychem	Муфта КВТ	Напряжение, кВ	Тип муфты	Изоляция кабеля	Тип кабеля	Число жил	Комплектация
EPKT-0031-L12	25-70	4ПКТп-1-25/50(Б)	1	концевая	пластмассовая	без брони	4	с болтовыми наконечниками
EPKT-0047-L12	50-150	4ПКТп-1-70/120(Б)
EPKT-0063-L12	120-240	4ПКТп-1-150/240(Б)
EPKT-0015	4-35	4ПКТп-1-16/25	1	концевая	пластмассовая	без брони	4	без наконечников
EPKT-0031	25-70	4ПКТп-1-25/50
EPKT-0047	70-150	4ПКТп-1-70/120
EPKT-0063	150-400	4ПКТп-1-150/240
EPKT-0063	150-400	4ПКТп-1-300
EPKT-0031-L12-CEE01	25-70	4ПКТп(б)-1-25/50(Б)	1	концевая	пластмассовая	с броней	4	с болтовыми наконечниками
EPKT-0047-L12-CEE01	50-150	4ПКТп(б)-1-70/120(Б)
EPKT-0063-L12-CEE01	120-240	4ПКТп(б)-1-150/240(Б)
EPKT-0015-СЕЕ01	4-35	4ПКТп(б)-1-16/25	1	концевая	пластмассовая	с броней	4	без наконечников
EPKT-0031-CEE01	25-70	4ПКТп(б)-1-25/50
EPKT-0047-CEE01	70-150	4ПКТп(б)-1-70/120
EPKT-0063-CEE01	150-400	4ПКТп(б)-1-150/240
EPKT-0063-CEE01	150-400	4ПКТп(б)-1-300
POLJ-01/4X 10-35	10-35	4ПСТ-1-16/25(Б)	1	соединительная	пластмассовая	без брони	4	с болтовыми соединителями
POLJ-01/4X 25-70	25-70	4ПСТ-1-25/50(Б)
POLJ-01/4X 70-120	70-120	4ПСТ-1-70/120(Б)
POLJ-01/4X 150-240	150-240	4ПСТ-1-150/240(Б)
POLJ-01/4X 300	300	4ПСТ-1-300/400(Б)
POLJ-01/4X 10-35-T	10-35	4ПСТ(б)-1-16/25(Б)	1	соединительная	пластмассовая	с броней	4	с болтовыми соединителями
POLJ-01/4X 25-70-T	25-70	4ПСТ(б)-1-25/50(Б)
POLJ-01/4X 70-120-T	70-120	4ПСТ(б)-1-70/120(Б)
POLJ-01/4X 150-240-T	150-240	4ПСТ(б)-1-150/240(Б)
POLJ-01/4X 300-T	300	4ПСТ(б)-1-300(Б)

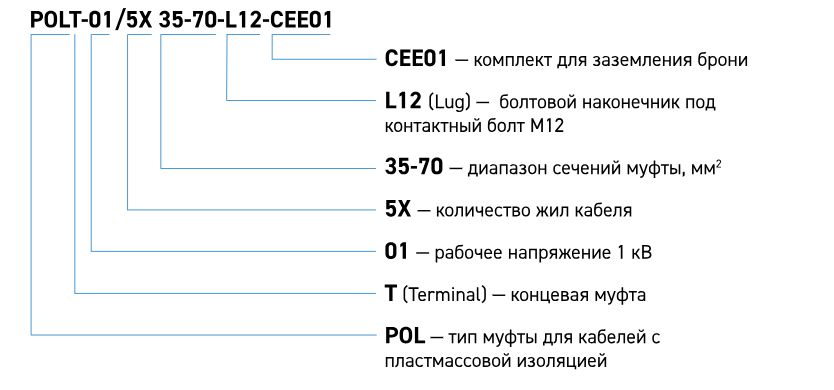

Концевые и соединительные муфты Raychem на напряжение 1 кВ для 5-жильных кабелей с пластмассовой изоляцией

Муфта RAYCHEM	Сечение муфты Raychem	Муфта КВТ	Напряжение, кВ	Тип муфты	Изоляция кабеля	Тип кабеля	Число жил	Комплектация
POLT-01/5X 35-70-L12	35-70	5ПКТп-1-25/50(Б)	1	концевая	пластмассовая	без брони	5	с болтовыми наконечниками
POLT-01/5X 70-120-L12	70-120	5ПКТп-1-70/120(Б)
POLT-01/5X 150-240-L12	150-240	5ПКТп-1-150/240(Б)
POLT-01/5X 10-35	10-35	5ПКТп-1-16/25	1	концевая	пластмассовая	без брони	5	без наконечников
POLT-01/5X 35-70	35-70	5ПКТп-1-25/50
POLT-01/5X 70-120	70-120	5ПКТп-1-70/120
POLT-01/5X 150-240	150-240	5ПКТп-1-150/240
POLT-01/5X 35-70-L12-CEE01	35-70	5ПКТп(б)-1-25/50(Б)	1	концевая	пластмассовая	с броней	5	с болтовыми наконечниками
POLT-01/5X 70-120-L12-CEE01	70-120	5ПКТп(б)-1-70/120(Б)
POLT-01/5X 150-240-L12-CEE01	150-240	5ПКТп(б)-1-150/240(Б)
POLT-01/5X 10-35-CEE01	10-35	5ПКТп(б)-1-16/25	1	концевая	пластмассовая	с броней	5	без наконечников
POLT-01/5X 35-70-CEE01	35-70	5ПКТп(б)-1-25/50
POLT-01/5X 70-120-CEE01	70-120	5ПКТп(б)-1-70/120
POLT-01/5X 150-240-CEE01	150-240	5ПКТп(б)-1-150/240
POLJ-01/5X 10-35	10-35	5ПСТ-1-16/25(Б)	1	соединительная	пластмассовая	без брони	5	с болтовыми соединителями
POLJ-01/5X 25-70	25-70	5ПСТ-1-25/50(Б)
POLJ-01/5X 70-120	70-120	5ПСТ-1-70/120(Б)
POLJ-01/5X 150-240	150-240	5ПСТ-1-150/240(Б)
POLJ-01/5X 10-35-T	10-35	5ПСТ(б)-1-16/25(Б)	1	соединительная	пластмассовая	с броней	5	с болтовыми соединителями
POLJ-01/5X 25-70-T	25-70	5ПСТ(б)-1-25/50(Б)
POLJ-01/5X 70-120-T	70-120	5ПСТ(б)-1-70/120(Б)
POLJ-01/5X 150-240-T	150-240	5ПСТ(б)-1-150/240(Б)

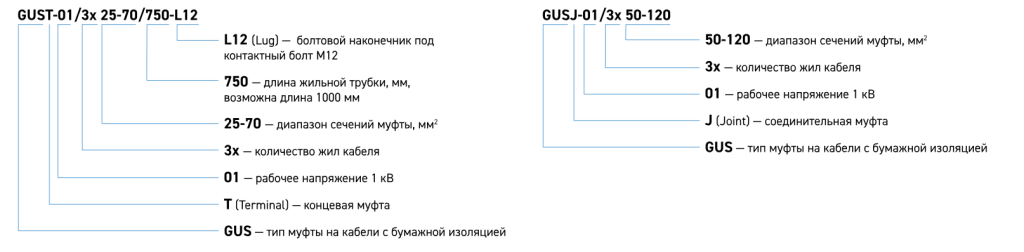

Концевые и соединительные муфты Raychem на напряжение 1 кВ для кабелей с бумажной маслопропитанной изоляцией

Муфта RAYCHEM	Сечение муфты Raychem	Муфта КВТ	Напряжение, кВ	Тип муфты	Изоляция кабеля	Тип кабеля	Число жил	Комплектация
GUST-01/3x 25-70/750-L12	25-70	3КВНТп-1-25/50(Б)	1	концевая	бумажная маслопропитанная	с броней без брони	3	с болтовыми наконечниками
GUST-01/3x 70-120/750-L12	70-120	3КВНТп-1-70/120(Б)
GUST-01/3x 120-240/750-L12	120-240	3КВНТп-1-150/240(Б)
GUST-01/3x 25-70/750	25-70	3КВНТп-1-25/50	1	концевая	бумажная маслопропитанная	с броней без брони	3	без наконечников
GUST-01/3x 70-120/750	70-120	3КВНТп-1-70/120
GUST-01/3x 120-240/750	120-240	3КВНТп-1-150/240
GUST-01/4x 25-70/750-L12	25-70	4КВНТп-1-25/50(Б)	1	концевая	бумажная маслопропитанная	с броней без брони	4	с болтовыми наконечниками
GUST-01/4x 70-150/750-L12	70-150	4КВНТп-1-70/120(Б)
GUST-01/4x 120-240/750-L12	120-240	4КВНТп-1-150/240(Б)
GUST-01/4x 25-70/750	25-70	4КВНТп-1-25/50	1	концевая	бумажная маслопропитанная	с броней без брони	4	без наконечников
GUST-01/4x 70-150/750	70-150	4КВНТп-1-70/120
GUST-01/4x 120-240/750	120-240	4КВНТп-1-150/240
GUSJ-01/3x 16-70	16-70	3СТп-1-25/50(Б)	1	соединительная	бумажная маслопропитанная	с броней без брони	3	с болтовыми соединителями
GUSJ-01/3x 50-120	50-120	3СТп-1-70/120(Б)
GUSJ-01/3x 120-240	120-240	3СТп-1-150/240(Б)
GUSJ-01/3x 16-95	16-95	4СТп-1-25/50(Б)	1	соединительная	бумажная маслопропитанная	с броней без брони	4	с болтовыми соединителями
GUSJ-01/3x 50-150	50-150	4СТп-1-70/120(Б)
GUSJ-01/3x 120-240	120-240	4СТп-1-150/240(Б)

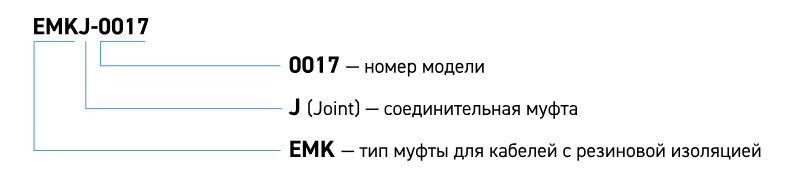

Соединительные муфты Raychem на напряжение 1 кВ для кабелей с резиновой изоляцией

Муфта RAYCHEM	Сечение муфты Raychem	Муфта КВТ	Напряжение, кВ	Тип муфты	Изоляция кабеля	Тип кабеля	Число жил	Комплектация
EMKJ-0017	10-16	4РСТ-1-10/25	1	соединительная	резиновая	без брони и экрана	4	без соединителей
EMKJ-0027	25-50	4РСТ-1-35/50
EMKJ-0037	70-120	4РСТ-1-70/120

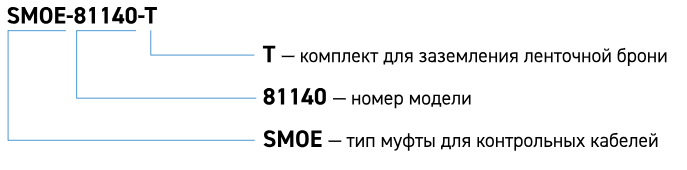

Соединительные муфты Raychem для контрольных кабелей

Муфта RAYCHEM	Сечение муфты Raychem	Кол-во жил муфты Raychem	Муфта КВТ	Напряжение, кВ	Тип муфты	Изоляция кабеля	Тип кабеля	Число жил
SMOE-81140	1,5-2,5	4-7	ПСТк(4-14)х(1,5-2,5)	1	соединительная	пластмассовая	без брони	4-14
SMOE-81141	1,5-2,5	8-14	ПСТк(4-14)х(1,5-2,5)					4-14
SMOE-81142	1,5-2,5	15-21	ПСТк(19-37)х(1,5-2,5)					19-37
SMOE-81143	1,5-2,5	22-40	ПСТк(19-37)х(1,5-2,5)					19-37
SMOE-81140-Т	1,5-2,5	4-7	ПСТк(4-14)х(1,5-2,5)	1	соединительная	пластмассовая	с броней	4-14
SMOE-81141-Т	1,5-2,5	8-14	ПСТк(4-14)х(1,5-2,5)					4-14
SMOE-81142-Т	1,5-2,5	15-21	ПСТк(19-37)х(1,5-2,5)					19-37
SMOE-81143-Т	1,5-2,5	22-40	ПСТк(19-37)х(1,5-2,5)					19-37

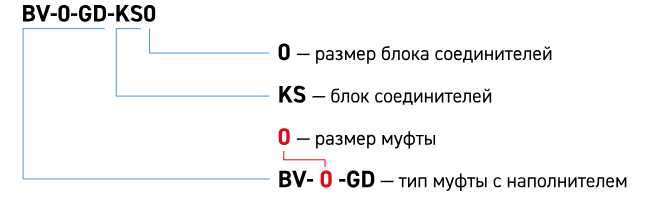

Соединительные муфты Raychem с наполнителем Guroflex на напряжение 1 кВ для кабелей с пластмассовой изоляцией

Муфта RAYCHEM	Сечение муфты Raychem	Муфта КВТ	Напряжение, кВ	Тип муфты	Изоляция кабеля	Тип кабеля	Число жил	Комплектация
BV-0-GD-KS0	1,5-6	МКС-1(Б)	1	соединительная	пластмассовая	без брони	3, 4, 5	с блоком соединителей
BV-1-GD-KS1	6-16	МКС-2(Б)
BV-2-GD-KS2	16-25	МКС-2(Б)
BV-0-GD	1,5-6	МКС-1	1	соединительная	пластмассовая	без брони	3, 4, 5	без соединителей
BV-1-GD	6-16	МКС-2
BV-2-GD	16-25	МКС-2

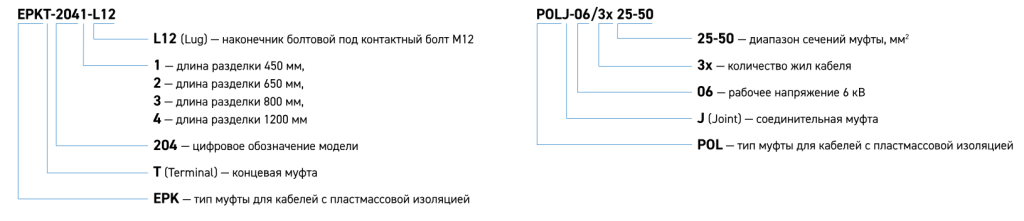

Концевые и соединительные муфты Raychem на напряжение 6 кВ для трехжильных кабелей с пластмассовой изоляцией

Муфта RAYCHEM	Сечение муфты Raychem	Муфта КВТ	Напряжение	Тип муфты	Изоляция кабеля	Тип кабеля	Число жил	Комплектация
EPKT-2041-L12	16-50	3ПКТп-6-25/50(Б)	6	концевая	пластмассовая	с броней без брони	3	с болтовыми наконечниками
EPKT-2051-L12	70-120	3ПКТп-6-70/120(Б)
EPKT-2061-L12	150-240	3ПКТп-6-150/240(Б)
EPKT-2041	16-50	3ПКТп-6-25/50	6	концевая	пластмассовая	с броней без брони	3	без наконечников
EPKT-2051	70-120	3ПКТп-6-70/120
EPKT-2061	150-240	3ПКТп-6-150/240
EPKT-2292-L12	16-50	3ПКТп-6-25/50(Б)	6	концевая	пластмассовая	с броней без брони	3	с болтовыми наконечниками
EPKT-2302-L12	70-120	3ПКТп-6-70/120(Б)
EPKT-2312-L12	150-240	3ПКТп-6-150/240(Б)
EPKT-2292	16-50	3ПКТп-6-25/50	6	концевая	пластмассовая	с броней без брони	3	без наконечников
EPKT-2302	70-120	3ПКТп-6-70/120
EPKT-2312	150-240	3ПКТп-6-150/240
POLJ-06/3x 25-50	25-50	3ПСТ-6-25/50(Б)	6	соединительная	пластмассовая	с броней без брони	3	с болтовыми соединителями
POLJ-06/3x 70-120	70-120	3ПСТ-6-70/120(Б)
POLJ-06/3x 150-240	150-240	3ПСТ-6-150/240(Б)

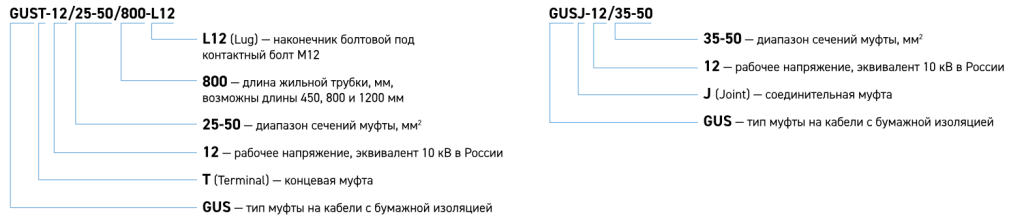

Концевые и соединительные муфты Raychem на напряжение 10 кВ для трехжильных кабелей с бумажной маслопропитанной изоляцией

Муфта RAYCHEM	Сечение муфты Raychem	Муфта КВТ	Напряжение	Тип муфты	Изоляция кабеля	Тип кабеля	Число жил	Комплектация
GUST-12/ 25-50/ 800-L12	25-50	3КВТп-10-25/50(Б)	10кВ	концевая внутренней установки	бумажная маслопропитанная	с броней без брони	3	с болтовыми наконечниками
GUST-12/ 70-120/ 800-L12	70-120	3КВТп-10-70/120(Б)
GUST-12/ 150-240/ 800-L12	150-240	3КВТп-10-150/240(Б)
GUST-12/ 25-50/ 800	25-50	3КВТп-10-25/50	10кВ	концевая внутренней установки	бумажная маслопропитанная	с броней без брони	3	без наконечников
GUST-12/ 70-120/ 800	70-120	3КВТп-10-70/120
GUST-12/150-240/ 800	150-240	3КВТп-10-150/240
GUST-12/ 25- 50/ 800-L12	25-50	3КНТп-10-25/50(Б)	10кВ	концевая наружной установки	бумажная маслопропитанная	с броней без брони	3	с болтовыми наконечниками
GUST-12/ 70-120/ 800-L12	70-120	3КНТп-10-70/120(Б)
GUST-12/150-240/ 800-L12	150-240	3КНТп-10-150/240(Б)
GUST-12/ 25- 50/ 800	25-50	3КНТп-10-25/50	10кВ	концевая наружной установки	бумажная маслопропитанная	с броней без брони	3	без наконечников
GUST-12/ 70-120/ 800	70-120	3КНТп-10-70/120
GUST-12/150-240/ 800	150-240	3КНТп-10-150/240
GUSJ-12/ 35-50	25-50	3СТп-10-25/50(Б)	10кВ	соединительная	бумажная маслопропитанная	с броней без брони	3	с болтовыми соединителями
GUSJ-12/ 70-120	70-120	3СТп-10-70/120(Б)
GUSJ-12/150-240	150-240	3СТп-10-150/240(Б)

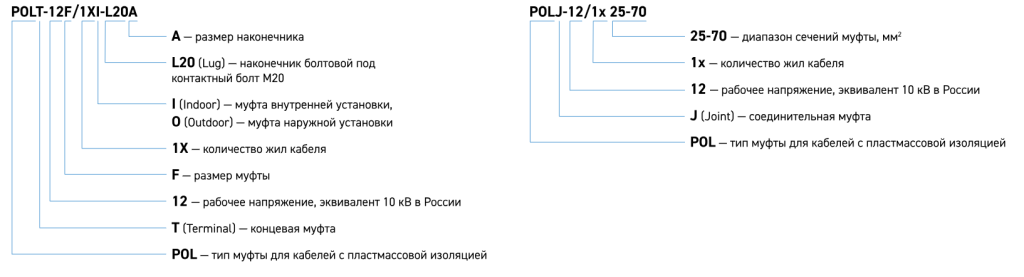

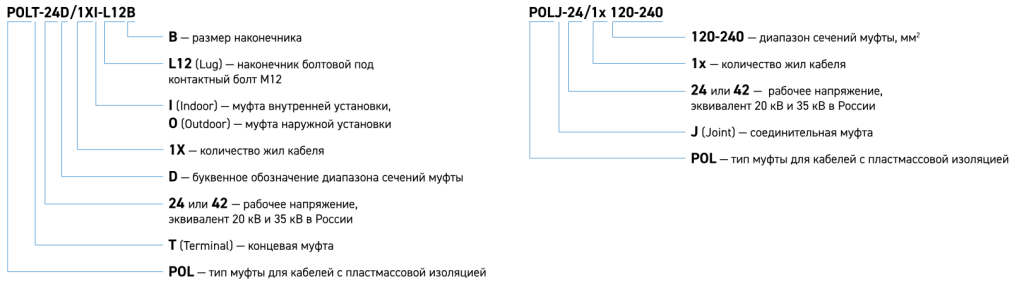

Концевые и соединительные муфты Raychem на напряжение 10 кВ для одножильных кабелей с изоляцией из сшитого полиэтилена

Муфта RAYCHEM	Сечение муфты Raychem	Муфта КВТ	Напряжение	Тип муфты	Изоляция кабеля	Тип кабеля	Число жил	Комплектация
POLT-12C/1XI-L12	25-70	1ПКВТ-10-35/50(Б)	10кВ	концевая внутренней установки	сшитый полиэтилен	с броней без брони	1	с болтовыми наконечниками
POLT-12D/1XI-L12A	70-150	1ПКВТ-10-70/120(Б)
POLT-12D/1XI-L12B	120-240	1ПКВТ-10-150/240(Б)
POLT-12E/1XI-L16	185-400	1ПКВТ-10-300/400(Б)
POLT-12F/1XI-L20A	500-630	1ПКВТ-10-500/630(Б)
POLT-12F/1XI-L20В	800	1ПКВТ-10-800(Б)
POLT-12C/1XI	25-95	1ПКВТ-10-35/50	10кВ	концевая внутренней установки	сшитый полиэтилен	с броней без брони	1	без наконечников
POLT-12D/1XI	95-240	1ПКВТ-10-70/120
POLT-12D/1XI	95-240	1ПКВТ-10-150/240
POLT-12E/1XI	240-500	1ПКВТ-10-300/400
POLT-12F/1XI	500-800	1ПКВТ-10-500/630
POLT-12F/1XI	500-800	1ПКВТ-10-800
POLT-12C/1XO-L12	25-70	1ПКНТ-10-35/50(Б)	10кВ	концевая наружной установки	сшитый полиэтилен	с броней без брони	1	с болтовыми наконечниками
POLT-12D/1XO-L12A	70-150	1ПКНТ-10-70/120(Б)
POLT-12D/1XO-L12B	120-240	1ПКНТ-10-150/240(Б)
POLT-12E/1XO-L16	185-400	1ПКНТ-10-300/400(Б)
POLT-12F/1XO-L20A	500-630	1ПКНТ-10-500/630(Б)
POLT-12F/1XO-L20B	800	1ПКНТ-10-800(Б)
POLT-12C/1XO	25-95	1ПКНТ-10-35/50	10кВ	концевая наружной установки	сшитый полиэтилен	с броней без брони	1	без наконечников
POLT-12D/1XO	95-240	1ПКНТ-10-70/120
POLT-12D/1XO	95-240	1ПКНТ-10-150/240
POLT-12E/1XO	240-500	1ПКНТ-10-300/400
POLT-12F/1XO	500-800	1ПКНТ-10-500/630
POLT-12F/1XO	500-800	1ПКНТ-10-800
POLJ-12/1x 25-70	25-70	1ПСТ-10-35/50(Б)	10кВ	соединительная	сшитый полиэтилен	с броней без брони	1	с болтовыми соединителями
POLJ-12/1x 70-150	70-150	1ПСТ-10-70/120(Б)
POLJ-12/1x 120-240	120-240	1ПСТ-10-150/240(Б)
POLJ-12/1x 240-400	240-400	1ПСТ-10-300/400(Б)
POLJ-12/1x 500	500	1ПСТ-10-500/630(Б)
POLJ-12/1x 630	630	1ПСТ-10-500/630(Б)
POLJ-12/1x 800	800	1ПСТ-10-800(Б)

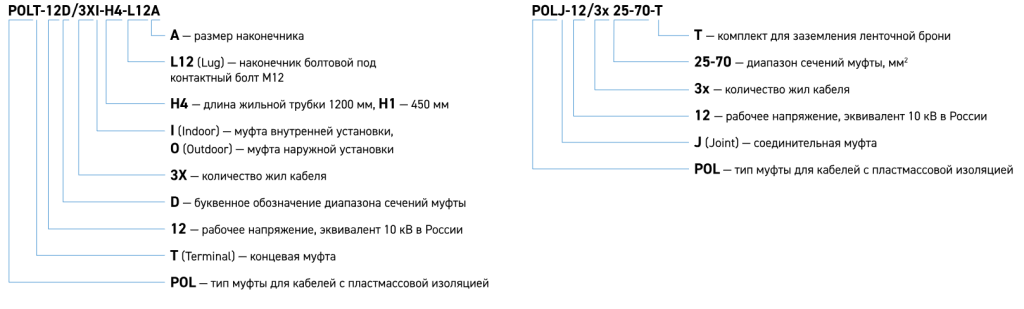

Концевые и соединительные муфты Raychem на напряжение 10 кВ для трехжильных кабелей с изоляцией из сшитого полиэтилена

Муфта RAYCHEM	Сечение муфты Raychem	Муфта КВТ	Напряжение	Тип муфты	Изоляция кабеля	Тип кабеля	Число жил	Комплектация
POLT-12C/3XI-H4-L12	25-50	3ПКВТп-10-35/50(Б)	10кВ	концевая внутренней установки	сшитый полиэтилен	с броней без брони	3	с болтовыми наконечниками
POLT-12D/3XI-H4-L12A	70/120	3ПКВТп-10-70/120(Б)
POLT-12D/3XI-H4-L12B	120-240	3ПКВТп-10-150/240(Б)
POLT-12C/3XI-H4	25-70	3ПКВТп-10-35/50	10кВ	концевая внутренней установки	сшитый полиэтилен	с броней без брони	3	без наконечников
POLT-12D/3XI-H4	95-240	3ПКВТп-10-70/120
POLT-12D/3XI-H4	95-240	3ПКВТп-10-150/240
POLT-12C/3XO-H4-L12	25-50	3ПКНТп-10-35/50(Б)	10кВ	концевая наружной установки	сшитый полиэтилен	с броней без брони	3	с болтовыми наконечниками
POLT-12D/3XO-H4-L12A	70/120	3ПКНТп-10-70/120(Б)
POLT-12D/3XO-H4-L12B	120-240	3ПКНТп-10-150/240(Б)
POLT-12C/3XO-H4	25-70	3ПКНТп-10-35/50	10кВ	концевая наружной установки	сшитый полиэтилен	с броней без брони	3	без наконечников
POLT-12D/3XO-H4	95-240	3ПКНТп-10-70/120
POLT-12D/3XO-H4	95-240	3ПКНТп-10-150/240
POLJ-12/3x 25- 70	25-70	3ПСТ-10-35/50(Б)	10кВ	соединительная	сшитый полиэтилен	без брони	3	с болтовыми соединителями
POLJ-12/3x 70-150	70-150	3ПСТ-10-70/120(Б)
POLJ-12/3x 120-240	120-240	3ПСТ-10-150/240(Б)
POLJ-12/3x 25-70-T	25-70	3ПСТ-10-35/50(Б)	10кВ	соединительная	сшитый полиэтилен	с ленточной броней	3	с болтовыми соединителями
POLJ-12/3x 70-150-T	70-150	3ПСТ-10-70/120(Б)
POLJ-12/3x 120-240-T	120-240	3ПСТ-10-150/240(Б)

Переходные муфты Raychem на напряжение 10 кВ для кабелей с изоляцией из сшитого полиэтилена и бумажной маслопропитанной изоляцией

Муфта RAYCHEM	Сечение муфты Raychem	Муфта КВТ	Напряжение	Тип муфты	Изоляция кабеля	Тип кабеля	Число жил	Комплектация
TRAJ-12/1x 70-120	70-120	(1П+3Б)СПТ-10-70/120(Б)	10	переходная соединительная	бумажная, сшитый полиэтилен	с броней без брони	3	с болтовыми соединителями
TRAJ-12/1x 150-240	150-240	(1П+3Б)СПТ-10-150/240(Б)	10	переходная соединительная	бумажная, сшитый полиэтилен	с броней без брони	3	с болтовыми соединителями
TRAJ-12/3x 35-50	35-50	(3П+3Б)СПТ-10-35/50(Б)	10	переходная соединительная	бумажная, сшитый полиэтилен	с броней без брони	3	с болтовыми соединителями
TRAJ-12/3x 70-120	70-120	(3П+3Б)СПТ-10-70/120(Б)
TRAJ-12/3x 150-240	150-240	(3П+3Б)СПТ-10-150/240(Б)

Концевые и соединительные муфты Raychem на напряжение 20 и 35 кВ для одножильных кабелей с изоляцией из сшитого полиэтилена

Муфта RAYCHEM	Сечение муфты Raychem	Муфта КВТ	Напряжение	Тип муфты	Изоляция кабеля	Тип кабеля	Число жил	Комплектация
POLT-24D/1XI-L12A	50-150	1ПКВТ-20-70/120(Б)	20кВ	концевая внутренней установки	сшитый полиэтилен	с броней без брони	1	с болтовыми наконечниками
POLT-24D/1XI-L12B	120-240	1ПКВТ-20-150/240(Б)
POLT-24E/1XI-L16	185-400	1ПКВТ-20-300/400(Б)
POLT-24D/1XO-L12A	70-150	1ПКНТ-20-70/120(Б)	20кВ	концевая наружной установки	сшитый полиэтилен	с броней без брони	1	с болтовыми наконечниками
POLT-24D/1XO-L12B	120-240	1ПКНТ-20-150/240(Б)
POLT-24E/1XO-L16	185-400	1ПКНТ-20-300/400(Б)
POLJ-24/1x 70-150	70-150	1ПСТ-20-70/120(Б)	20кВ	соединительная	сшитый полиэтилен	с броней без брони	1	с болтовыми соединителями
POLJ-24/1x 120-240	120-240	1ПСТ-20-150/240(Б)
POLJ-24/1x 240-400	240-400	1ПСТ-20-300/400(Б)
POLT-42D/1XI-L12	50-120	1ПКВТ-35-70/120(Б)	35кВ	концевая внутренней установки	сшитый полиэтилен	с броней без брони	1	с болтовыми наконечниками
POLT-42E/1XI-L12	150-240	1ПКВТ-35-150/240(Б)
POLT-42F/1XI-L16	185-400	1ПКВТ-35-300/400(Б)
POLT-42D/1XO-L12	50-120	1ПКНТ-35-70/120(Б)	35кВ	концевая наружной установки	сшитый полиэтилен	с броней без брони	1	с болтовыми наконечниками
POLT-42E/1XO-L12	150-240	1ПКНТ-35-150/240(Б)
POLT-42F/1XO-L16	185-400	1ПКНТ-35-300/400(Б

Что важно учесть при замене Raychem

При замене муфт Raychem важно учитывать несколько технических особенностей:

1. Конструкция и комплектация муфт КВТ и Raychem могут различаться, при этом решения КВТ являются полным функциональным аналогом кабельных муфт Raychem.
2. Диапазоны сечений у муфт КВТ и Raychem могут отличаться, поэтому для корректного подбора необходимо уточнять сечение кабеля, на котором будет выполняться монтаж.
3. Разделка кабеля и последовательность монтажа компонентов муфт должны выполняться в строгом соответствии с инструкцией по монтажу КВТ.
4. При необходимости увеличить длину разделки концевых муфт КВТ можно использовать комплекты КУ и трубки жильной изоляции ТСТ.
5. В отличие от непаянной системы заземления муфт Raychem, муфты КВТ оснащены комбинированным заземлением: пайка к ленточной броне и ППД для металлической оболочки маслопропитанных кабелей.
6. Комплекты заземления для кабелей с медным ленточным экраном КМЛЭ и кабелей с проволочной броней КМПБ приобретаются отдельно.
7. Помимо муфт на стандартные кабели, КВТ выпускает линейку муфт для кабелей нг-LS, а также серию мини-муфт на сечения 1,0–10 мм².

Что потребуется для подбора

Для подбора можно использовать маркировку муфты Raychem или параметры кабеля:

маркировка муфты Raychem (если известна);
тип кабеля и его основные характеристики;
напряжение и условия эксплуатации;
сечение кабеля, на котором выполняется монтаж.

Даже при минимальной информации подберём решение и уточним необходимые параметры.

Нужен точный подбор аналога?

Оставьте заявку — уточним параметры и предложим решение под вашу задачу..

Подобрать аналог
