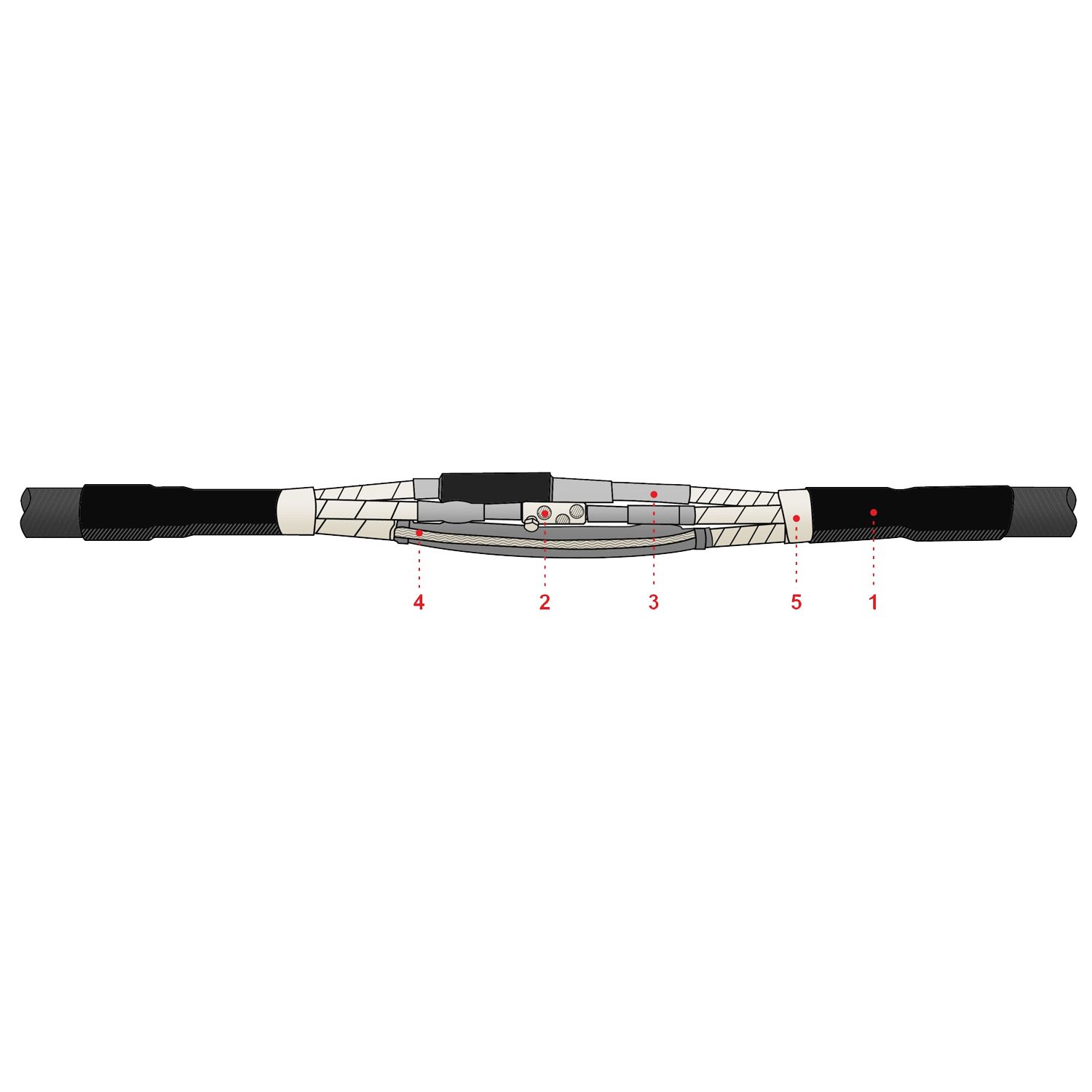

Муфта 3ПСТ(с)-10У-35...50-КПЭ (проволочный экран) термоусаживаемая соединительная для соединения 3-х жильных кабелей с СПЭ изоляцией в общей оболочке на напряжение до 10 кВ включительно.
Муфты соединительные типа 3ПСТ(с)-10У-КПЭ предназначены для соединения трехжильных силовых кабелей с изоляцией из сшитого полиэтилена без брони, с медным проволочным экраном на напряжение до 10 кВ включительно с частотой переменного тока 50
Гц.
Используются для соединения кабелей, проложенных в тоннелях, кабельных коллекторах, грунте без ограничения по уровню прокладки при температуре окружающей среды от -50°С до +50°С.
Срез экрана и место соединения жил подматываются лентой-регулятором и затем на это место усаживается термоусаживаемая трубка выравнивающая напряженность электрического поля.
Жилы соединяются механическими соединителями поставляемыми комплектно.
Область соединителей оборачивается пластиной-регулятором для выравнивания напряженности поля.
Затем надвигается термоусаживаемая двухслойная эластомерная трубка, обеспечивающая равномерную толщину изоляции и создающая экран в месте соединения.
Медная сетка оборачивается вокруг места соединения и восстанавливает металлический экран.
Для кабелей с проволочным экраном в комплект входит болтовой соединитель.
Наружная защита и герметизация обеспечивается двумя толстостенными термоусаживаемыми кожухами с термоплавким клеем на внутренней поверхности и дополнительными герметиками, накладываемыми на срезы кожухов.
Наличие контактных элементов: болтовые
Наличие защитного слоя в кабеле: без брони
Сечение кабеля, мм2: 35-50
Рабочее напряжение: до 10 кВ
Количество жил: 3
Тип изоляции: СПЭ/ЭПР
Изготавливается по ТУ 27.33.13-004-28448021-2018
Сертификат РОСС RU.HЕ06.Н16183
Тип муфты: соединительная
Климатическое исполнение: УХЛ 1; 5
