Что такое кабельные вводы и сальники и где они используются

Современный мир невозможно представить без электроприборов, которые значительно облегчают нашу повседневную жизнь и производственные процессы. В основе работы любого устройства лежит электронная начинка, которую нужно защищать от внешних факторов среды. Кабельные вводы и сальники являются важными компонентами, обеспечивающими надежную работу электротехнических систем.

Где применяются кабельные вводы и сальники?

Эти устройства выполняют важнейшую функцию, защищая электрические провода и соединения кабелей от износа, а также от негативного влияния внешних факторов. Их основное предназначение заключается в обеспечении герметичности соединений, надежности крепления кабелей, предотвращении их выдергивания и компенсации температурных колебаний.

Эти устройства предоставляют комплексную защиту электрических соединений, что способствует продлению срока службы кабелей и снижению вероятности возникновения аварийных ситуаций. Они широко используются в промышленности, энергетике, транспорте и в повседневной жизни.

Составные части

Кабельные вводы и сальники состоят из нескольких ключевых компонентов, каждый из которых выполняет свою функцию:

Корпус — главный элемент, который отвечает за защиту и механическую устойчивость конструкции.
Лепестковый зажим — удерживает кабель на месте, предотвращая его сдвиги.
Уплотнитель для кабеля — обеспечивает надежную герметичность и защиту от пыли и влаги.
Накидная гайка — удерживает кабель внутри корпуса, обеспечивая фиксацию.
Уплотнитель для резьбы — предотвращает попадание влаги через резьбовые соединения.
Контргайка — закрепляет кабельный ввод на устройстве, обеспечивая его надежную фиксацию.

Эти компоненты работают в комплексе, обеспечивая надежное закрепление и герметизацию кабелей. Правильная сборка всех частей гарантирует долгую и безопасную эксплуатацию оборудования.

Классификация кабельных вводов

Эти устройства делятся на разные виды в зависимости от их конструкции и сферы применения. Каждый из типов имеет свои уникальные особенности и предназначен для решения определённых задач:

Сальниковые — снабжены уплотнительными манжетами и резиновыми прокладками для обеспечения герметичности.
Мембранные — обеспечивают герметичность благодаря наличию специальной мембраны.
Компрессионные — обладают конической резьбой, что способствует повышению герметичности.
Гермовводы с термоусадочными уплотнителями — используются для создания повышенной герметичности.

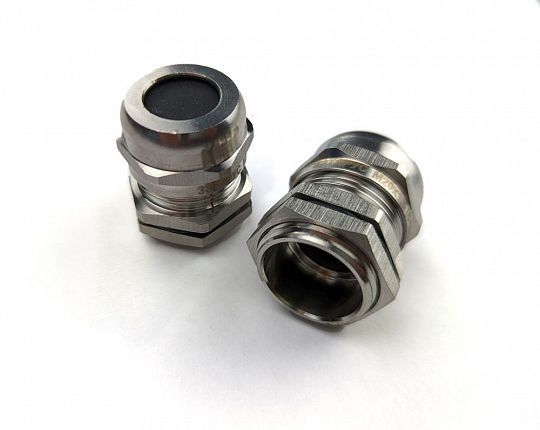

Материал, из которого изготовлен корпус, также имеет важное значение. Для работы в агрессивных условиях оптимальным выбором будут кабельные вводы из нержавеющей стали, а также кабельные вводы из латуни. Однако пластиковые кабельные вводы остаются наиболее популярными из-за их лёгкости, прочности и долговечности.

Что такое кабельные вводы и сальники и где они используются

Основные параметры

Основные параметры определяют их эксплуатационные характеристики и области применения этих элементов. Знание этих параметров позволяет выбрать подходящую модель для конкретных условий:

Диаметр кабеля, который можно зажать, варьируется от очень тонкого (1-3 мм) до крупных размеров (до 70 мм).
Уровень защиты от внешних воздействий колеблется от IP54 (защита от пыли и влаги) до IP68 (полная герметизация при погружении на глубину до 1 метра).
Рабочий температурный диапазон зависит от используемых материалов и может колебаться от -60 °C до +200 °C.
Тип резьбы бывает метрическим (M12-M63), дюймовым (PG7-PG48) или трубным (NPT от 1/2” до 4”).

Правильный выбор этих характеристик зависит от специфических условий эксплуатации и требований к рабочей среде. Тщательно подобранные параметры гарантируют долгий срок работы и надёжность системы, гарантируя защиту от любых негативных факторов среды.

Сальники и кабельные вводы различного назначения

Эти элементы используются как в стандартных промышленных условиях, так и в узкоспециализированных областях. В зависимости от их предназначения, предъявляемые требования к сальникам могут существенно варьироваться.

Общепромышленные — применяются в разнообразных секторах, таких как нефтегазовая, пищевая, фармацевтическая и химическая промышленности.
Взрывозащищенные кабельные вводы — предназначены для работы в зонах с высоким риском взрыва, предотвращая искрообразование и короткие замыкания.
С функцией заземления — гарантируют надежное крепление проводника и его заземление, что исключает риск накопления статического заряда.

Специализированные сальники необходимы, когда стандартные решения не могут обеспечить необходимую защиту. Например, взрывозащищенные сальники применяются на объектах с повышенной опасностью, где критично обеспечить высокую надежность и безопасность.

Дополнительные аксессуары

Аксессуары расширяют их функциональные возможности и обеспечивают дополнительную защиту. Они помогают адаптировать вводы к различным условиям эксплуатации и продлевают срок их службы.

Основные аксессуары:

Резьбовые заглушки — закрывают отверстия в распределительных коробках.
Контргайки — гарантируют дополнительную фиксацию ввода.
Уплотнительные шайбы — улучшают герметизацию соединений.
Пластиковые крышки — защищают вводы от пыли и грязи.
Монтажные зажимы — фиксируют вводы на панелях и корпусах.

Эти аксессуары способствуют улучшению функциональности и увеличению их долговечности. Они используются для более точной настройки и гарантирования герметичности, что критично в агрессивных средах и при высоких эксплуатационных нагрузках.

Советы по правильной установке

Монтаж требует соблюдения ряда правил и рекомендаций, от которых зависит эффективность работы и герметичность соединения. Правильная установка продлевает срок службы кабельной системы и снижает риск поломок.

Основные правила установки:

Подготовка поверхности — перед установкой сальника важно очистить поверхность от пыли, грязи и остатков масла.
Точность резьбового соединения — резьба должна быть чистой и правильно нарезанной.
Регулировка натяжения — необходимо обеспечить равномерное затягивание сальника для предотвращения излома и повреждения кабеля.
Контроль герметичности — важно проверить плотность прилегания всех элементов после установки.

Соблюдение этих правил гарантирует долговечную и надежную работу всей системы. Правильная установка снижает вероятность поломок и гарантирует безопасность эксплуатации оборудования.

Заключение

Кабельные вводы и сальники играют ключевую роль в электротехнических системах, обеспечивая их надежность и безопасность в эксплуатации. Грамотный выбор и качественная установка этих элементов критично для защиты проводов от механических повреждений, влаги, пыли и других неблагоприятных факторов. Надежные соединения гарантируют долговечность и эффективную работу системы в любых условиях.

В интернет-магазине "A-energo" можно найти широкий выбор сальников и вводов от ведущих производителей, включая кабельные сальники и вводы КВТ.
