Руководство по выбору и установке кабельных муфт

В области электротехнических систем кабельные муфты выполняют значимую функцию, обеспечивая надежное соединение и защиту кабельных линий. Наше руководство предоставляет обзор разнообразных видов муфт, рассматривает ключевые параметры выбора, материалы изготовления и процесс их монтажа. Мы также рассмотрим дополнительные компоненты, влияющие на функциональность муфт. Правильный выбор и установка муфт необходимы для обеспечения стабильной работы электротехнического оборудования.

Обзор различных видов кабельных муфт

Классификация муфт

Кабельные муфты разделяются на несколько видов в зависимости от их назначения и типа крепления. Важным аспектом является также классификация по напряжению и типу кабелей.

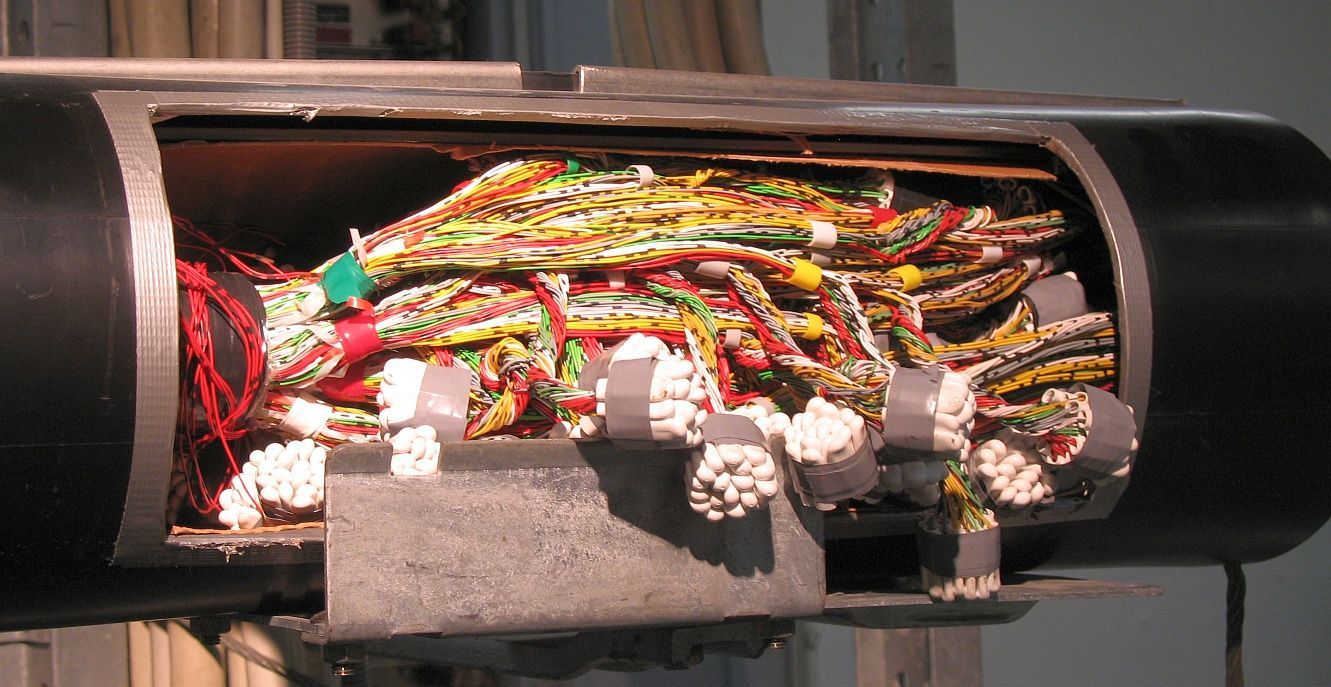

Соединительные муфты. Соединительные муфты нужны для объединения электролиний и могут иметь разборную или неразборную конструкцию. Эти муфты гарантируют герметичность и отсутствие повреждений в области стыковки кабелей. Разборная конструкция соединительных муфт облегчает эксплуатацию и ремонт линий, что делает их удобными для использования в различных электроэнергетических системах.

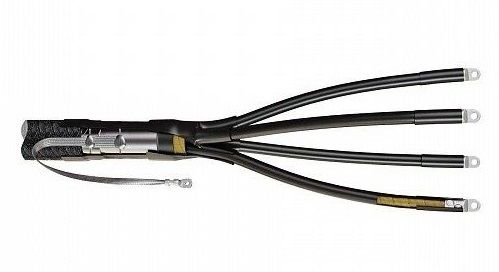

Концевые муфты. Концевые муфты играют ключевую роль в качестве связующего и замыкающего звена, гарантируя соединение кабелей с электрическим оборудованием. Их высокая герметичность, эффективные изоляционные характеристики и устойчивость к воздействию среды делают эти муфты неотъемлемыми на больших расстояниях. Концевые муфты обеспечивают эффективную и безопасную передачу электроэнергии от кабеля к электрооборудованию.
Стопорные муфты. Стопорные муфты находят свое применение при использовании кабелей с бумажной пропитанной изоляцией, предотвращая стекание пропиточной массы при вертикальной прокладке. Особенно полезны они на участках с значительными изменениями уровней прокладки. Эти муфты гарантируют качественное соединение и защиту от воздействия среды, обеспечивая тем самым стабильную работу системы.
Ответвительные муфты. Ответвительные муфты выполняют функцию соединения ответвительного кабеля с основной силовой магистралью. Они обеспечивают эффективное ответвление и распределение электроэнергии в различные направления, что делает их важным элементом в энергетических сетях.
Переходные муфты. Переходные муфты предназначены для соединения кабелей разных типов или с разными параметрами. Они обеспечивают эффективную передачу электроэнергии между разнообразными сегментами электротехнической инфраструктуры.

Руководство по выбору и установке кабельных муфт

Виды кабельных муфт под различное напряжение

Разнообразие кабельных муфт включает в себя модели, предназначенные для различных уровней напряжения. Рассмотрим некоторые из них:

Концевые кабельные муфты до 1 кв. Эти муфты предназначены для подключения и защиты кабелей с низким напряжением, где требуется надежная изоляция и герметизация.
Концевые и соединительные муфты на напряжение 20-35 кв. Для более высоких напряжений эффективны концевые и соединительные муфты, обеспечивающие безопасность и устойчивость к высоким нагрузкам.
Концевые муфты на напряжение до 10 кв. Данные муфты представляют собой надежное соединение для кабелей средних напряжений, обеспечивая стабильную работу и минимальные потери энергии.

Дополнительные компоненты для кабельных муфт

В дополнение к основным видам муфт, существует ряд компонентов кабельных муфт, значимых для различных сценариев использования:

Комплекты заземления. Комплекты заземления являются неотъемлемой частью для обеспечения безопасности систем заземления при установке муфт.
Комплекты термоусаживаемых изоляторов. Комплекты термоусаживаемых изоляторов обеспечивают надежную изоляцию в местах стыковки, где требуется дополнительная защита.
Роликовые пружины постоянного давления. Роликовые пружины постоянного давления могут использоваться для обеспечения постоянного давления и герметизации внутреннего пространства муфты.
Термоусаживаемые уплотнители кабельных проходов. Уплотнители кабельных проходов способствуют дополнительной герметизации в точках входа и выхода кабелей, предотвращая проникновение влаги и защищая внутренние компоненты от воздействия окружающей среды.

Параметры выбора кабельных муфт

Эффективный подбор кабельных муфт играет ключевую роль в обеспечении надежности электротехнических сетей. Рассмотрим более подробно ключевые параметры, на которые следует обратить внимание при выборе кабельных муфт.

Электрические параметры

Частота. Различные кабельные муфты созданы для работы при определенных частотах. Учитывайте частотные характеристики муфт для гарантии устойчивой работы системы.
Изоляционное покрытие. Выбор муфты зависит от материала и эффективности изоляционного покрытия, обеспечивающего надежность системы.
Напряжение. Разные муфты созданы для работы при разных напряжениях. Правильное соответствие напряжения обеспечивает безопасность и эффективность подключения.

Условия использования

Внутреннее или внешнее прокладывание. Выбор зависит от условий эксплуатации. Внешние муфты обязаны быть устойчивы к воздействию погодных условий.
Тип окружающей среды. Влажность, температурные изменения, воздействие химических веществ - все это важные факторы при выборе муфт.

Напряжение и габариты

Выбор муфты с учетом требуемого номинального напряжения обеспечивает стабильное и безопасное соединение.
Выбор муфты с учетом ее габаритов и формы должен соответствовать техническим требованиям установочного пространства.

Руководство по выбору и установке кабельных муфт

Материалы и методы изготовления кабельных муфт

Подбор подходящих материалов является определяющим фактором для обеспечения надежности и долговечности кабельных муфт. Различные методы изготовления также влияют на характеристики муфт.

Свинцовые муфты

Высокая электрическая прочность. Свинцовые муфты обеспечивают стабильность и эффективность соединения кабельных линий.
Устойчивость к внешней среде. Свинцовые муфты устойчивы к воздействию окружающей среды, что делает их универсальным выбором.

Эпоксидные муфты

Прочность и устойчивость. Эпоксидные муфты отличаются прочностью и стойкостью к влаге, что делает их подходящими для условий с повышенной влажностью.
Химическая стойкость. Их стойкость к химическим воздействиям обеспечивает дополнительную защиту.

Термоусаживаемые муфты

Надежность и безвредность. Термоусаживаемые муфты популярны благодаря надежности и отсутствию экологически вредных операций при монтаже.
Высокотехнологичные полимеры. Применение современных полимеров обеспечивает безопасность и долговечность муфт.

Монтаж кабельных муфт

Эффективность работы кабельных линий во многом зависит от качества и правильности их монтажа. Процесс установки соединительных и концевых муфт представляет собой несколько ключевых этапов, каждый из которых несет важное значение для обеспечения надежности всей системы.

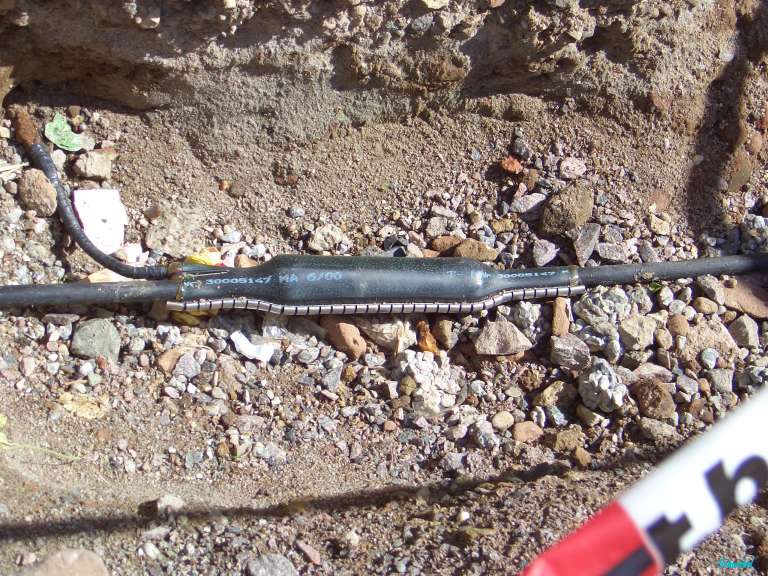

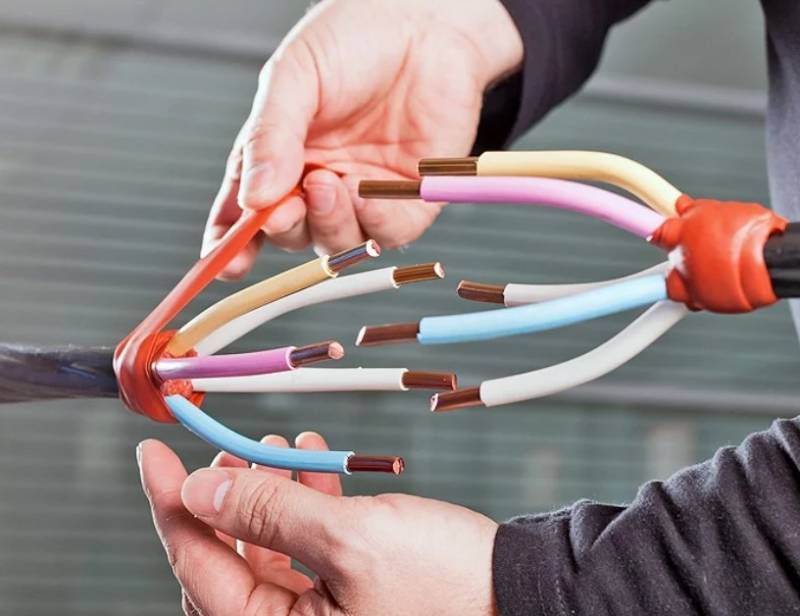

Монтаж кабельных соединительных муфт

Перед тем как приступить к установке, важно внимательно ознакомиться с инструкцией и строго соблюдать правила техники безопасности. Проверьте сухость изоляции кабеля и используйте пропановую горелку вместо паяльных ламп.
Тщательно удостоверьтесь в комплектности муфты, гарантируя, что все необходимые компоненты присутствуют согласно комплектовочной ведомости.
Распрямите концы кабелей, уложив их внахлест на длине не менее 1,0 м.
Удалите наружный покров кабеля в соответствии с размерами.
При наличии бронеленты, следуйте инструкциям при разделке.
Зачистите концы жил кабеля на глубину, равную отверстиям соединительных гильз.
Создайте конус из заполняющей мастики и аккуратно впишите его в корешок разделки кабеля, заполняя все пустоты между жилами.
Тщательно оберните корень разделки кабеля оставшимся герметиком.
Установка трубок и затяжка гильз
Наденьте трубки изоляции гильз на жилы кабеля и завинтите болты до срыва головок.
Выровняйте трубки по центру гильз и усадите их.
Закрепите жилы кабеля киперной лентой, располагая ее по краям трубок изоляции гильз.
Оберните трубку-кожух по центру разделки и усадите ее от центра к краям.
Проверьте надежность и герметичность соединения.

Монтаж кабельных концевых муфт

Следите за инструкцией и соблюдайте правила безопасности при установке концевых муфт. Тщательно проверьте комплектность выбранной модели.
Удалите наружный покров кабеля.
Очистите броню на 30 мм от среза.
Привяжите провод заземления к пружине.
Распределите жилы кабеля и установите трубки изоляции.
Сформируйте конус из заполняющей мастики и вставьте его в корешок разделки кабеля.
Наденьте трубки изоляции на наконечники.
Завинтите болты до срыва головок.
Наденьте трубки изоляции на наконечники и усадите их.
Проверьте надежность и герметичность соединения.

Заключение

В завершение отметим, что правильный выбор и установка кабельных муфт играют ключевую роль в обеспечении эффективной и безопасной работы электротехнических систем. Необходимо учитывать все основные параметры, начиная от электрических характеристик и условий использования, и заканчивая процессом правильного монтажа с использованием дополнительных компонентов.

Качественные кабельные муфты, соответствующие современным технологиям и нормам безопасности, являются неотъемлемой частью надежной инфраструктуры. Они обеспечивают стабильность работы электрических сетей и защиту от внешних воздействий, поддерживая долгий срок службы электротехнического оборудования.
